- 產品詳情
MYMGA5R03ECLA5RA是微型MonoBK?，稱為“Mono Block”，非隔離點負載(PoL) DC-DC功率轉換器，用于嵌入式應用。小巧的外形尺寸只有10.5 x 9.0 x 5.6mm。
轉換器的輸入電壓范圍為8.0 ~ 28.8V(絕對最大輸入電壓為40.0V)，最大輸出電流為3.5A。PoL模塊具有可設置的輸出電壓3.3至5.0V，開/關控制和電源良好(PGOOD)信號輸出。
本產品還包括欠壓鎖定(UVLO)，輸出短路保護(SCP)，過電流保護(OCP)。
訂購信息：
| PART NUMBER | OUTPUT | NPUT | Effici ency [%] | EN | Package [mm] | MSL | Ouantity Packing | |||
| Vour [M | lour (max.) [A] | Vin (typ.) [V | Range [V] | lw full load A] | ||||||
| MYMGA 5R03ECLA5RA | 3.3-5.0 | 4.0 | 12 | 8.0-16.0 | 1.78 | 94 | Yes (Positive) | 10.5x9.0x5.6 LGA | 3 | 400 units/T&R |
| 3.3-5.0 | 3.5 | 24 | 16.0-28.8 | 0.83 | 93 | |||||
| MYMGA 5R03ECLA5RAD | 3.3-5.0 | 4.0 | 12 | 8.0-16.0 | 1.78 | 94 | Yes (Positive) | 10.5x9.0x5.6 LGA | 3 | 100 units/T&R |
| 3.3-5.0 | 3.5 | 24 | 16.0-28.8 | 0.83 | 93 | |||||
特點：
輸入電壓范圍:8.0 ~ 28.8V(絕對最大輸入電壓:40.0V)
輸出電壓3.3 ~ 5.0V可調
輸出電流高達4A (8.0-16.0Vin: 4A, 16.0-28.8Vin: 3.5A)
對負載變化的快速響應
尺寸10.5 x 9.0 x 5.6mm

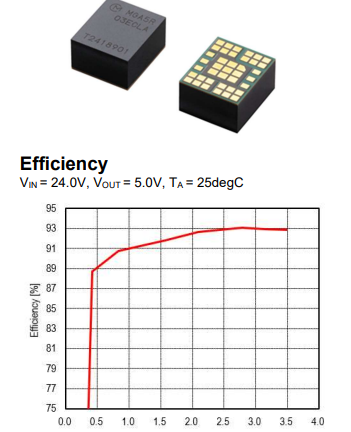

效率高達93% (24.0Vin/5.0Vout/3.5約out)
過流保護(OCP)
開/關控制(正邏輯)
PGOOD (Power Good)信號
規格：
| Iout (A)Max | 3.5A |
|---|---|
| Vin(V) | 8V to 28.8V |
| Vin(V)typ | 24V |
| Vout (V) | 3.3V to 5V |
| Vout (V)typ | 5V |
| 線性調整率 (%) | -1.5％ to 1.5％ |
| 負載調整率 (%) | -0.5％ to 0.5％ |
| 輸出數 (#) | 1 |
| 效率(%) | 93％ |
| 開關頻率 (kHz) | 400kHz |
| 尺寸 (mm)W | 9.0mm |
| 尺寸 (mm)L | 10.5mm |
| 尺寸 (mm)T | 5.6mm |
| 工作溫度(degC) | -40℃ to 115℃ |
| 封裝 | SMD |
| 類型 | Buck(Step-down) |
| 產品系列 | MYMGA |
| 品牌 | Murata |
