- 產品詳情

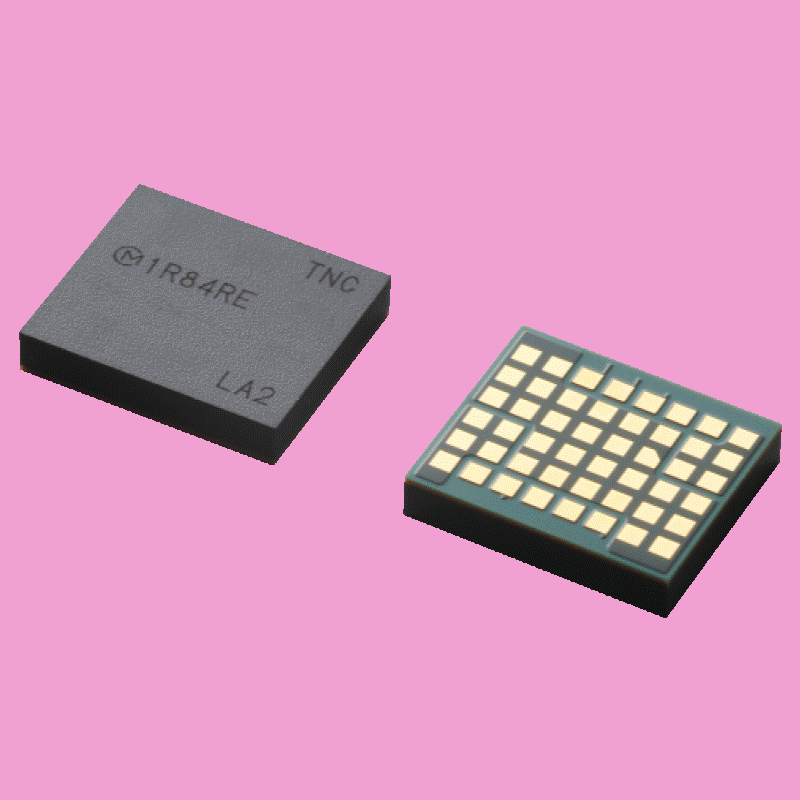

MYTNC1R84RELA2RA是微型UltraBK?，稱為“Ultra Block”，是一種超薄高效集成電源解決方案，將4A DC/DC轉換器與組件結合在一起。
這種完全集成的模塊在小而薄的10.5 x 9.0 x 2.1mm LGA封裝中提供高達90.5%的效率。村田的易于使用的模塊終端設計允許簡單的電源布局和最大的效率，通過最小化路由寄生電阻。
■寬輸入電壓6.0 ~ 14.4V
■輸出電壓0.7 ~ 1.8V可調
■12VIN/1.8VOUT/4A效率高達90.0%
■最高達4A
■超薄/小型10.5 x 9.0 x 2.1mm LGA封裝
■適合放置在PCB板背面
產品選型：
| 型號 | Iout (A)Max | Vin(V) | Vin(V)typ | Vout (V) | Vout (V)typ | 尺寸 (mm)W | 尺寸 (mm)L | 尺寸 (mm)T | 工作溫度(degC) |
| MYTNA1R84RELA2RA | 4A | 6V to 14.4V | 12V | 0.7V to 1.8V | 1V | 10.5mm | 9.0mm | 2.1mm | -40℃ to 105℃ |
| MYTNC1R84RELA2RA | 4A | 6V to 14.4V | 12V | 0.7V to 1.8V | 0.7V | 10.5mm | 9.0mm | 2.1mm | -40℃ to 105℃ |
| MYTNA1R84RELA2RA-EVM | 4A | 6V to 14.4V | 12V | 0.7V to 1.8V | 1V | 10.5mm | 9.0mm | 2.1mm | -40℃ to 105℃ |
| MYTNC1R84RELA2RA-EVM | 4A | 6V to 14.4V | 12V | 0.7V to 1.8V | 0.7V | 10.5mm | 9.0mm | 2.1mm | -40℃ to 105℃ |
特性
■電源-良好輸出
■過流、過溫保護
■遠程開關控制
■輸出電壓檢測
■I2C 6.0兼容串行接口，工作頻率高達1MHz。
典型的應用
■PCIe /服務器應用
■FPGA和DSP
■數據通信/電信系統
■分布式總線架構(DBA)
■可編程邏輯和混合電壓系統
