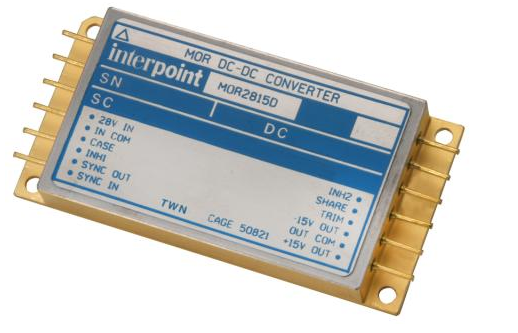

MOR 系列提供 H 類 SMD 編號、高達 87% 的典型效率和 16 至 40 V 輸入，提供單路、雙路或三路輸出型號。
并聯運行，最大 5 個單元（540 瓦）
60% 至 110% 的輸出微調提供 2 至 33 VDC 的輸出
工作溫度 -55° 至 +125°C
符合 H 類標準，請參閱 SMD 編號數據表
輸入電壓 16 至 40 VDC
瞬態保護 50 V，持續 120 ms
完全隔離的磁反饋
固定高頻開關
遙感
抑制功能
同步輸入和輸出
無限期短路保護
高功率密度，效率高達 87%
表殼尺寸： 3.005 × 1.505 × 0.400英寸（76.33×38.23×10.16毫米）
提供選項卡式外殼和引線選項
| MODEL | NOMINAL INPUT VOLTAGE | INPUT VOLTAGE RANGE | NUMBER OF OUTPUTS | OUTPUT VOLTAGE | TOTAL OUTPUT POWER (W) | AUXILIARY OUTPUT VOLTAGE | AUXILIARY OUTPUT POWER | TYPICAL EFFICIENCY |
|---|---|---|---|---|---|---|---|---|
| MOR283R3S | 28 | 16-40 | 1 | 3.3 | 66 | NA | NA | 78 |
| MOR2805S | 28 | 16-40 | 1 | 5 | 100 | NA | NA | 81 |
| MOR286R3S | 28 | 16-40 | 1 | 6.3 | 100 | NA | NA | 83 |
| MOR289R5S | 28 | 16-40 | 1 | 9.5 | 105 | NA | NA | 84 |
| MOR2812S | 28 | 16-40 | 1 | 12 | 110 | NA | NA | 86 |
| MOR283R3D | 28 | 16-40 | 2 | 3.3 | 66 | -3.3 | 476 | 77 |
| MOR2805D | 28 | 16-40 | 2 | 5 | 100 | -5 | 70 | 81 |
| MOR286R3D | 28 | 16-40 | 2 | 6.3 | 100 | -6.3 | 70 | 83 |
| MOR289R5D | 28 | 16-40 | 2 | 9.5 | 105 | -9.5 | 73.5 | 84 |
| MOR2812D | 28 | 16-40 | 2 | 12 | 110 | -12 | 77 | 86 |
| MOR2815D | 28 | 16-40 | 2 | 15 | 120 | -15 | 84 | 87 |
| MOR2815S | 28 | 16-40 | 1 | 15 | 120 | NA | NA | 87 |
