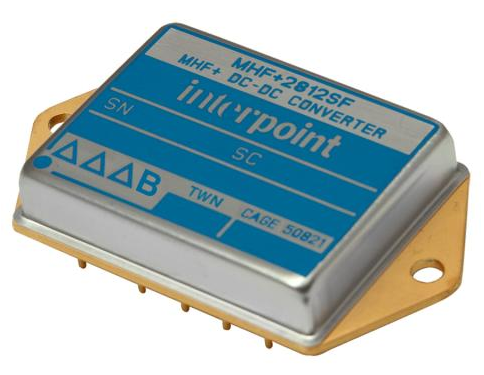

MHF+系列提供 H 類 SMD 編號?？蛇x擇單路、雙路或三路輸出型號，典型效率為 60% 至 84%。MHF+系列轉換器在-55至+125°C的整個溫度范圍內提供高達15W的輸出功率。轉換器封裝在密封的金屬外殼中，僅使用1.7平方英寸的板面積，高0.330英寸。高達84%的典型效率。單，雙，三輸出可用的篩選水平是標準，ES或883 (MIL-PRF-38534的H類)。
僅 0.33 英寸(8.38 毫米)高，采用密封外殼
特征：
工作溫度 -55° 至 +125°C
符合 H 類標準，請參閱 SMD 編號數據表
輸入電壓范圍 16 至 40 VDC(16 至 48 VDC 三重)
瞬態保護
單通道和雙通道：50 V，持續 50 ms
三重：80 V，持續 120 ms
完全隔離
固定高頻開關
禁止和同步功能
無限期短路保護
表殼尺寸：
1.460 × 1.130 × 0.330 × 37.08 × 28.70 mm (8.38英寸)
法蘭 2.005 × 1.130 × 0.330英寸(50.93×28.70×8.38毫米)
選型：
| 型號 | 額定輸入電壓 | 輸入電壓范圍 | 輸出數量 | 輸出電壓 | 總輸出功率 （W） | 輔助輸出電壓 | 輔助輸出功率 | 典型效率 |
|---|---|---|---|---|---|---|---|---|
| MHF+281R9S | 28 | 20-32 | 1 | 1.9 | 6.65 | NA | NA | 62 |
| MHF+283R3S | 28 | 16-40 | 1 | 3.3 | 8 | NA | NA | 75 |
| MHF+2805S | 28 | 16-40 | 1 | 5 | 12 | NA | NA | 77 |
| MHF+285R2S | 28 | 16-40 | 1 | 5.2 | 12.48 | NA | NA | 77 |
| MHF+285R3S | 28 | 16-40 | 1 | 5.3 | 15 | NA | NA | 77 |
| MHF+2812S | 28 | 16-40 | 1 | 12 | 15 | NA | NA | 79 |
| MHF+2815S | 28 | 16-40 | 1 | 15 | 15 | NA | NA | 80 |
| MHF+2828S | 28 | 16-40 | 1 | 28 | 15 | NA | NA | 84 |
| MHF+2805D | 28 | 16-40 | 2 | 5 | 12 | -5 | 9.6 | 79 |
| MHF+2812D | 28 | 16-40 | 2 | 12 | 15 | -12 | 13.5 | 83 |
| MHF+2815D | 28 | 16-40 | 2 | 15 | 15 | -15 | 13.5 | 84 |
| MHF+28512T | 28 | 16-48 | 3 | 5 | 15 | +/-12 | 7.5 | 76 |
| MHF+28515T | 28 | 16-48 | 3 | 5 | 15 | +/-15 | 7.5 | 76 |
