HF/VHF功率LDMOS晶體管BLF974P

發布于:2023-11-21 09:47:25

品牌名稱:Ampleon

重要參數:

頻率:HF ~ 700 MHz

應用范圍:廣播和工業應用



  • 產品詳情

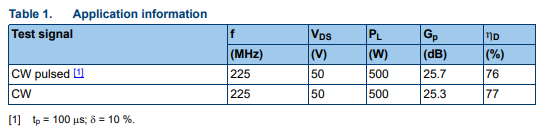

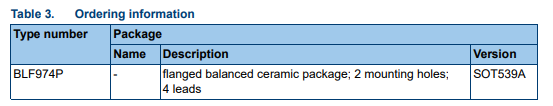

  Ampleon的BLF974P是一款HF/VHF LDMOS 晶體管,工作頻率范圍為10至700 MHz。它的P1dB為500 W,功率增益為25.7 dB,漏極效率高達77%。該晶體管需要 50 V 的漏源電壓,并集成了具有出色熱穩定性的 ESD 保護。它采用尺寸為 539.41 x 28.17 x 12.4 mm 的SOT70A封裝,是廣播發射機、工業、科學和醫療應用的理想選擇。

選型:

BLF974PBLF978P

HF/VHF功率LDMOS晶體管

BLF974P

一款 500 W LDMOS 功率晶體管,適用于 HF 至 700 MHz 頻段的廣播應用和工業應用。

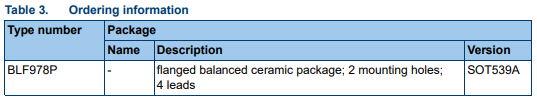

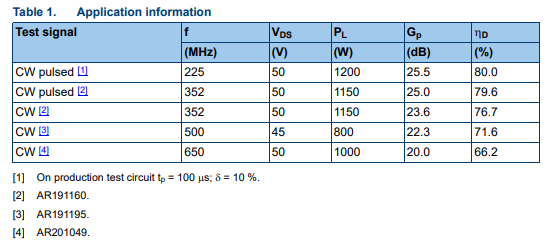

BLF978P

1200 W LDMOS 功率晶體管,適用于 HF 至 700 MHz 頻段的廣播應用和工業應用。



參數:

晶體管類型LDMOS系列
應用行業廣播、無線基礎設施
應用工業
連續波/脈沖連續
頻率10至700 MHz
權力57分貝
功率(W)500瓦
P1分貝57分貝
功率增益(Gp)24.5至25.7 dB
輸入回波損耗-19至-15 dB
AB

特征
專為寬帶操作而設計,易于功率控制,出色的穩定性,出色的熱穩定
性,高效率,集成ESD保護
電源電壓50伏
擊穿電壓-漏源108伏
電壓-漏源(Vdss)108伏
電壓-柵極源極(Vgs)6 至 1 1 V
漏極效率7 4 至 7 6 %
漏極漏電流(Id)1.4uA
柵極漏電流140 nA
測試信號連續
反饋電容0.74 pF
輸入電容193 pF
結溫 (Tj)225 攝氏度
輸出電容52.2 pF
熱阻0.161千瓦
等級商業
儲存溫度-65 至 150 攝氏度


特點和優勢

輕松控制電源

集成ESD保護

出色的堅固性

高效率

優異的熱穩定性

專為寬帶操作(10 MHz 至 700 MHz)而設計

有關 RoHS 合規性,請參閱 Ampleon 網站上的產品詳細信息

應用

工業、科學和醫療應用

廣播發射機應用
