ispLSI

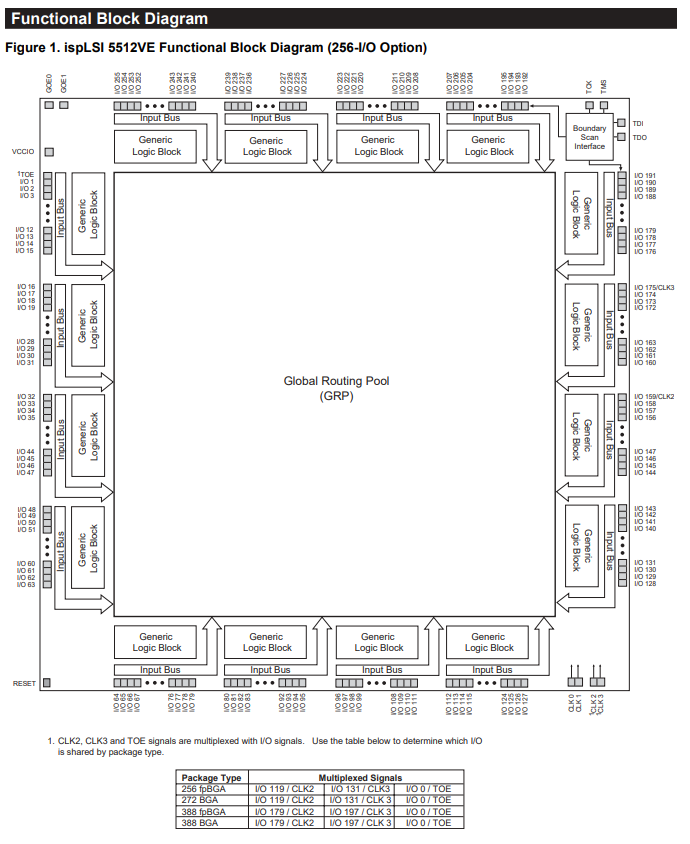

5000VE系列系統內可編程高密度邏輯器件是基于32個注冊macrocell的通用邏輯塊和一個連接glb的全局路由池(GRP)結構。
glb的輸出驅動glb之間的全局路由池(Global Routing Pool, GRP)。提供交換資源pro以允許全局路由池中的信號驅動設備中的任何或所有g(shù)lb。這種機制允許在整個設備上快速、高效地連接。
每個GLB包含32個宏單元格和一個完全填充的可編程與陣列，具有160個邏輯產品項和三個額外的控制產品項。GLB有68個來自全局路由池的輸入，每個產品項都有真值和補值兩種形式。
160個產品術語分為32組，每組5個，并發送到產品術語共享數組(PTSA)中，該數組允許為單個功能共享最多35個產品術語。另外，PTSA可以通過通過五個或更少產品條款的功能。三個額外的產品術語用于共享控件:reset、clock、clock enable和output enable。
特性：
?第二代超寬高密度系統內可編程邏輯器件
- 3.3V電源
—用戶可選3.3V/2.5V I/O

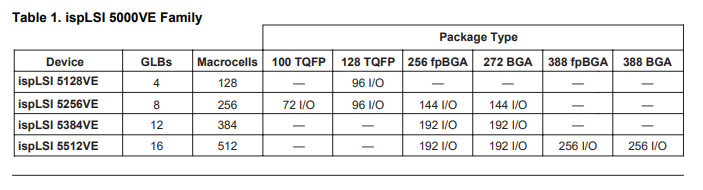

- 24000個PLD gate / 512個macrocell
—最多256個I/O引腳
- 512個寄存器
—高速全球互聯
- SuperWIDE通用邏輯塊(32 Macrocells)，實現最佳性能
-超寬輸入門控(68個輸入)，用于快速計數器，狀態機，地址解碼器等。
- PCB高效球柵陣列(BGA)封裝選項
-與標準5V TTL設備的接口
?高性能e2 cmos?技術
—fmax = 155mhz最大工作頻率
- tpd = 6.5 ns傳播延遲
- TTL/3.3V/2.5V兼容輸入閾值和輸出電平
-可電擦除和可重新編程
——非易失性
-可編程速度/電源邏輯路徑優化
?系統內可編程
-提高生產產量，縮短產品進入市場的時間，提高產品質量
-重新編程焊接設備，以加快調試
?100% ieee 1149.1邊界掃描可測試和3.3v系統可編程
?架構特點
-增強引腳鎖定架構，具有單個級全局路由池和超寬glb
-每個Macrocell最多支持35個產品術語
Macrocells支持并發組合和注冊函數
- Macrocell寄存器具有多個控制選項，包括設置，重置和時鐘啟用
-四個專用時鐘輸入引腳加上Macrocell產品術語時鐘
-可編程I/O支持可編程總線保持，上拉，開漏和轉換率選項
-四個全局產品周期輸出啟用，兩個全局OE引腳和每個Macrocell一個產品周期OE。
Product Technical Specifications
| EU RoHS | Not Compliant |
| ECCN (US) | 3A991d. |
| Part Status | Obsolete |
| HTS | 8542.39.00.01 |
| Automotive | No |
| PPAP | No |
| Family Name | ispLSI? 5000VE |
| Program Memory Type | ROMLess |
| Number of Logic Blocks/Elements | 16 |
| Number of Global Clocks | 4 |
| Number of Macro Cells | 512 |
| Product Terms | 35 |
| Device System Gates | 24000 |
| Data Gate | No |
| Maximum Number of User I/Os | 256 |
| Number of Flip Flops | 512 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Internal Frequency (MHz) | 167 |
| Maximum Clock to Output Delay (ns) | 4.5 |
| Maximum Propagation Delay Time (ns) | 7.5 |
| Speed Grade | 125 |
| Individual Output Enable Control | Yes |
| Minimum Operating Supply Voltage (V) | 3 |
| Maximum Operating Supply Voltage (V) | 3.6 |
| Typical Operating Supply Voltage (V) | 3.3 |
| I/O Voltage (V) | 2.5|3.3 |
| Tolerant Configuration Interface Voltage (V) | 5 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Supplier Temperature Grade | Industrial |
| Tradename | ispLSI |
| Mounting | Surface Mount |
| Package Height | 2.15 |
| Package Width | 35 |
| Package Length | 35 |
| PCB changed | 388 |
| Standard Package Name | BGA |
| Supplier Package | BGA |
| Pin Count | 388 |
| Lead Shape | Ball |
