寬帶射頻變壓器KUB510DG,高可靠性

發布于:2023-10-31 09:14:22

品牌名稱:VANGUARD ELECTRONICS

重要參數:

?緊湊,低輪廓,理想的自動放置

?符合MIL-PRF-27 (MIL-T-55631)規格

?低熱膨脹,傳遞模塑包裝

?端子:錫鉛,金,RoHS

?其他終止飾面可用

?內部焊接連接

?防潮,防震,耐浸漬

?耐焊接熱:265°C 10秒


  • 產品詳情

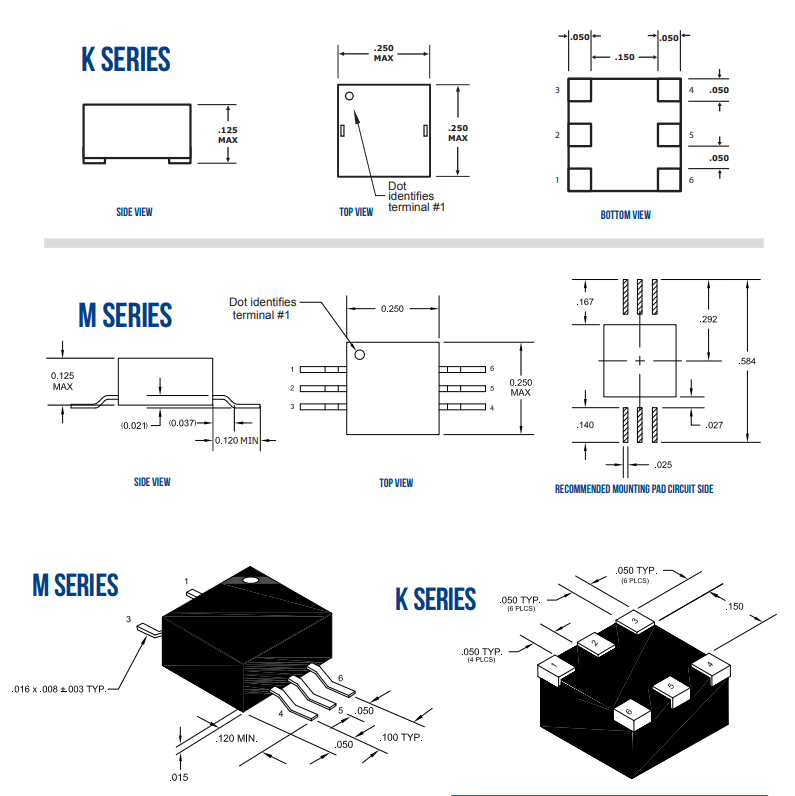

K、M系列寬帶射頻變壓器

Vanguard
P/N
K Series
Vanguard
P/N
M Series
Impedance
Ratio
Pri:Sec
Primary
Center
Tap**
Secondary
Cente
Tap
Insertion Loss
50 MHz
max (dB)
   VSWR
   50 MHz
   max
Bandwidth min (MHz)
0.5 dB
Ripple
3 dB
Points
KUB55DMUB55D1:1NoYes0.7   1.35.0-1301.0-390
KUB57DMUB57D1:1.5NoYes1.5   1.66.0-903.0-200
KUB510DMUB510D1:2NoYes1.11.352.0-1000.5-230
KUB520DMUB520D1:4NoYes0.91.22.0-1500.8-300
KUB580DMUB580D1:16NoYes1.2*1.7*12-352.0-140
KUU55DMUU55D1:1NoNo0.91.357.0-1001.2-350
KUU57DMUU57D1:1.5NoNo1.71.658.0-704.0-170
KUU510DMUU510D1:2NoNo1.31.43.0-850.9-200
KUU520MUU5201:4NoNo1.11.254.0-1301.0-250
KUU580DMUU580D1:16NoNo1.11.9512-2525-110




特性

?緊湊,低輪廓,理想的自動放置

?符合MIL-PRF-27 (MIL-T-55631)規格

?低熱膨脹,傳遞模塑包裝

?端子:錫鉛,金,RoHS

?其他終止飾面可用

?內部焊接連接

?防潮,防震,耐浸漬

?耐焊接熱:265°C 10秒


電氣規格

?工作溫度:?55℃~ +125℃

?存儲溫度:?60℃~ +130℃

?溫升@ 90°C: < 45°C

?介電耐壓:100VAC

?可根據要求提供不同的電氣值

?額定功率:250mW

?頻率響應:高達500MHz


應用

?寬帶變壓器

?射頻變壓器
