RFSL2853-A30 100W-30dB同軸隔離衰減器

發布時間：2025-01-06 10:26:12     瀏覽：206

　　RFSL2853-A30是一款高性能的同軸隔離衰減器，專為滿足射頻(RF)應用中的高隔離度、低插入損耗和精確衰減需求而設計。它在2620至2690 MHz的頻率范圍內工作，適用于各種射頻通信系統。

RFSL2853-A30同軸隔離衰減器

　　電氣規格

　　頻率范圍: 2620 MHz 至 2690 MHz

　　插入損耗: 小于 0.20 dB，最大不超過 0.30 dB

　　隔離度: 最小 22 dB，典型值大于 25 dB

　　回波損耗: 最小 22 dB，典型值大于 25 dB

　　衰減值: 30 dB ± 1 dB

　　功率和溫度等級

　　正向功率峰值/平均值: 最大 1000/100W

　　反向功率連續波(CW): 最大 100W

　　終端額定功率: 最大 100W

　　工作溫度范圍: -40°C 至 +85°C

　　存儲溫度范圍: -40°C 至 +95°C

　　其他特性

　　引腳尺寸: 1.00 mm (0.040 英寸) 寬 x 3.0 mm (0.12 英寸) 長 x 0.20 mm (0.008 英寸) 厚

　　隔離衰減器法蘭: 能夠承受 +85°C 的溫度，最大持續時間為 30 分鐘。

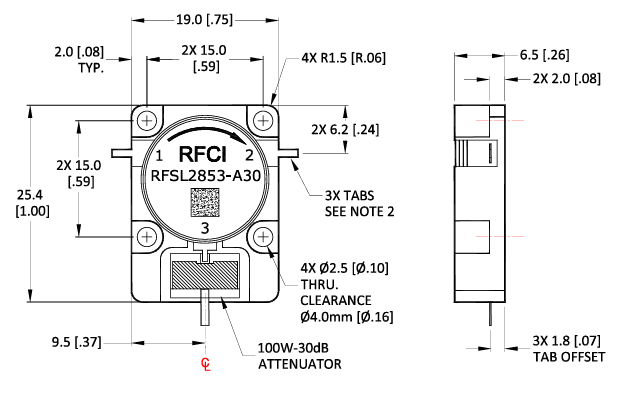

　　機械尺寸

　　總長度: 19.0 mm (0.75 英寸)

　　直徑: 25.4 mm (1.00 英寸)

　　安裝孔: 4 個 R1.5 mm (0.06 英寸) 的安裝孔

　　引腳尺寸: 4X φ2.5 mm (0.10 英寸) 通孔，中心孔直徑為 φ4.0 mm (0.16 英寸)

　　引腳偏移: 3X 1.8 mm (0.07 英寸)

　　引腳類型: 100W 終端

　　應用

　　RFSL2853-A30隔離衰減器廣泛應用于無線通信基站、衛星通信和微波鏈路等領域，為這些系統提供高隔離度、低插入損耗和精確的衰減控制。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
