MSD5xA1G系列3.3V晶體控制振蕩器(XO)Connor Winfield
發布時間:2024-12-26 09:13:15 瀏覽:11

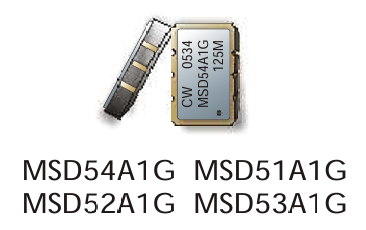

Connor Winfield MSD5xA1G系列是密封表面貼裝3.3V晶體控制振蕩器(XO) HCMOS / TTL兼容。MSD5xA1G系列符合RoHS標準,專為需要低抖動和嚴格頻率穩定性的應用而設計。
產品系列:
MSD54A1G:頻率容差±20ppm
MSD51A1G:頻率容差±25ppm
MSD52A1G:頻率容差±50ppm
MSD53A1G:頻率容差±100ppm
規格參數:
頻率范圍(Fo):1.8 - 156.25 MHz
存儲溫度:-55至125°C
供電電壓:-0.5至7Vdc
主要特性:
3.3V操作
低抖動:<1ps RMS
溫度范圍:0至70°C
三態使能/禁用功能
無引腳表面貼裝封裝
符合RoHS/無鉛標準
操作規格:
操作溫度范圍:0至70°C
供電電流:50mA
抖動(10Hz至20MHz帶寬):5ps rms
抖動(12kHz至20MHz帶寬):1ps rms
相位噪聲:
SSB相位噪聲在10Hz偏移- -60 - dBc/Hz
SSB相位噪聲在100Hz偏移- -90 - dBc/Hz
SSB相位噪聲在1KHz偏移- -125 dBc/Hz
SSB相位噪聲在10KHz偏移- -135 dBc/Hz
SSB相位噪聲在100KHz偏移- -140 - dBc/Hz
輸入特性:
三態使能電壓(Vih):>70%Vcc
三態禁用電壓(Vil):<30%Vcc
HCMOS輸出特性:
負載:15pF
高電平電壓(Voh):>0.9(Vcc)
低電平電壓(Vol):<0.1(Vcc)
高電平電流(Ioh):-8mA
低電平電流(Iol):8mA
占空比:45%至55%
封裝特性:
密封無引腳陶瓷封裝,鍍金端子。
尺寸圖:
