Norsat LNAKA10SP: 高性能單頻Ka波段低噪聲放大器
發布時間:2024-11-27 09:01:17 瀏覽:125

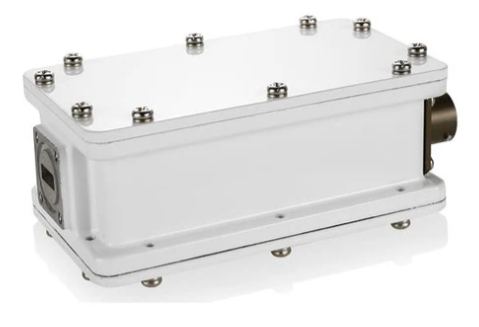

Norsat的LNAKA10SP是一款高性能的單頻Ka波段低噪聲放大器(LNA),設計用于在Ka波段提供卓越的信號放大和低噪聲特性。以下是該產品的關鍵特性和規格:
關鍵規格
波段:Ka波段
輸入頻率范圍:17.20 - 18.20 GHz
噪聲系數:1.5 dB
射頻規格
轉換增益:
- 最大:60 dB
- 最小:50 dB
- 典型:55 dB
增益平坦度:4 dB峰-峰值
增益波動(每36MHz):1 dB峰-峰值
輸入電壓駐波比(VSWR):2.2:1
輸出1dB壓縮點:+5 dBm
輸出電壓駐波比(VSWR):2.2:1
電氣規格
輸入連接器:MS3112E10-6P
電源要求:+12至+24V直流電
接口規格
輸入波導法蘭:WR 42
環境規格
防護等級:IP 67
工作溫度:-40至+60°C
物理規格
產品尺寸(長x寬x高):60.0 x 45.0 x 103.6 mm
產品重量:0.45 kg

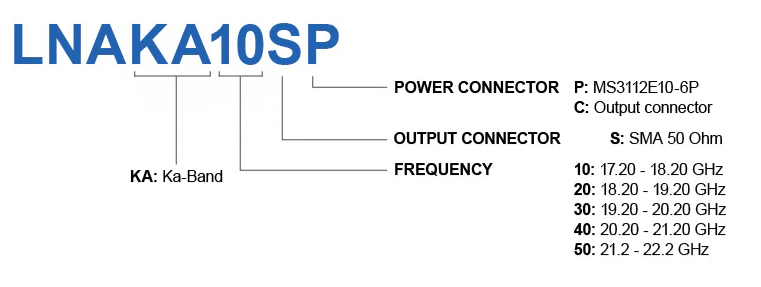

訂購指南
相關型號:
LNAKA10SP LNAKA20SP LNAKA30SP LNAKA40SP LNAKA50SP LNAKA10SC LNAKA20SC LNAKA30SC LNAKA40SC LNAKA50SC
LNAKA10SP低噪聲放大器以其高轉換增益、低噪聲系數和寬輸入頻率范圍,適用于各種衛星通信和雷達應用。其IP 67防護等級確保了在惡劣環境下的耐用性,而緊湊的尺寸和輕重量使其易于集成到各種系統中。這款LNA是為需要在Ka波段進行高效信號放大的高性能系統設計的理想的選擇。
推薦資訊

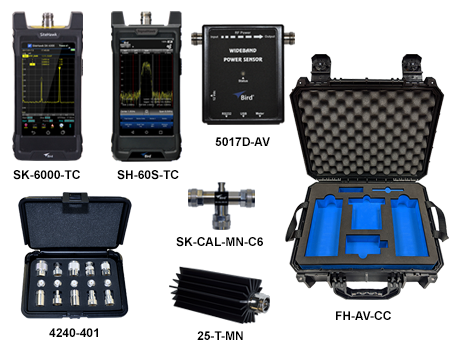

Bird? Master RF測試套件綜合了最好的RF測試規定要求,以維護RF的數據完整性。Bird Master RF測試套件為現場專業技術人員和工程師提供安裝使用、故障排除、同軸電纜和天線系統維護及其系統性能指標分析所需要的所有的機器設備。
