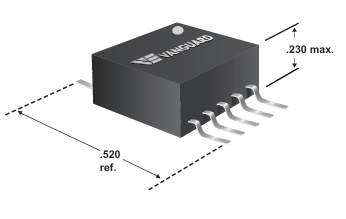

SM1553系列數據總線脈沖變壓器VANGUARD ELECTRONICS
發布時間:2024-10-23 09:36:18 瀏覽:147
Vanguard Electronics的SM1553系列數據總線脈沖變壓器是專為高可靠性應用設計的,如軍事和航空領域的數據總線系統。這些變壓器以其卓越的性能和耐用性,滿足了嚴苛的MIL-STD-1553規格要求。以下是SM1553系列的主要特點和規格:
主要特點:
緊湊型設計:低輪廓設計,適合自動貼裝,便于集成到緊湊的空間中。
符合MIL-STD-1553規格:確保了與現有軍事標準的兼容性。
低熱膨脹材料:采用傳遞模塑封裝,減少了由于溫度變化引起的性能變化。
耐用的端子處理:錫鉛涂層提供了良好的焊接性能和耐腐蝕性。
焊接內部連接:增強了產品的機械強度和電氣穩定性。
環境適應性:耐濕、耐震和耐浸水,適用于各種惡劣環境。
電氣規格:
寬工作溫度范圍:從-55°C至+125°C,保證了在極端溫度下的正常工作。
寬存儲溫度范圍:從-60°C至+130°C,適用于長期存儲。
高絕緣電阻:最小10M歐姆,確保了良好的電氣隔離。
高耐電壓:1500V AC,持續1分鐘,提供了強大的電氣保護。
抗焊熱能力:能夠承受高達265°C的焊熱,持續10秒。
型號和規格:
Vanguard P/N | Primary | Secondary | Turns Ratio | DrQop max (%) | CMR |
SM1553-027 | 1-3 1-3 | 4-8 5-7 | 1:1 1:0.707 | 20 | 50 |
SM1553-028 | 1-3 1-3 | 4-8 5-7 | 1.4:1 2:1 | 20 | 50 |
SM1553-029 | 1-3 1-3 | 4-8 5-7 | 1.25:1 1.66:1 | 20 | 50 |
SM1553-030 | 1-3 1-3 | 4-8 5-7 | 2.3:1 3.2:1 | 20 | 50 |

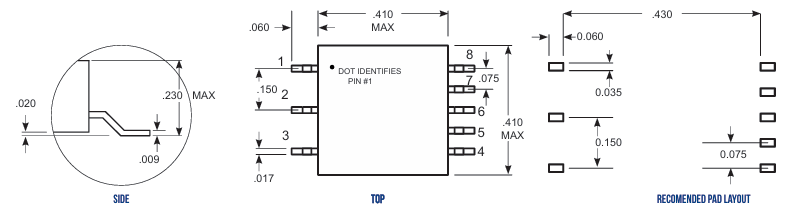

尺寸圖:
更多Vanguard Electronics相關產品請訪問立維創展官網。
推薦資訊

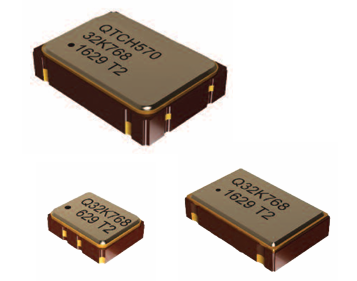

QTCH350LD92-32K768Hz是一款高溫微型SMD振蕩器,支持32.768kHz基頻,工作電壓2.5Vdc至3.3Vdc,功耗低于3mA。適用于-55°C至+200°C極端溫度,尺寸2.5x3.2mm、3.2x5.0mm和5.0x7.0mm,鍍金墊片密封,CMOS邏輯,三態輸出,AT切割晶體,高抗震抗振動,符合MIL-PRF-55310軍用標準,紙帶和卷帶包裝,無鉛RoHS標準。廣泛應用于鉆探、數據記錄工具、石油服務行業等高溫環境,提供精確可靠的計時解決方案。
