Vanguard Electronics 100672-C脈沖變壓器

發布時間：2024-09-03 09:10:52     瀏覽：497

　　VANGUARD ELECTRONICS推出的100672-C脈沖變壓器是一款高性能的表面貼裝(SMD)組件，專為滿足現代電子及通信設備的嚴格要求而設計。該變壓器屬于M21038系列，以其緊湊的設計和卓越的電氣特性在行業內廣受好評。

Vanguard Electronics 100672-C脈沖變壓器

　　基本規格

　　重量: 僅5g，輕巧便攜。

　　尺寸: 0.625 × 0.625 × 0.3英寸，小巧的尺寸使其易于集成到各種緊湊的電路設計中。

　　封裝類型: 表面貼裝(SMD)，便于自動化生產和高密度組裝。

　　應用等級: QPL，確保其在關鍵應用中的可靠性和性能。

　　電氣特性

　　100672-C脈沖變壓器提供了多種電氣特性，以適應不同的應用需求：

　　匝數比: 1:2.5 / 1:1.79，提供靈活的電壓轉換選項。

　　上升時間: 250nS，快速響應時間確保信號的準確傳輸。

　　最大直流電阻 (DCR): 1, 3.5OHMS，低電阻減少能量損耗。

　　阻抗: 4000OHMS，適中的阻抗值有助于信號的穩定傳輸。

　　最大下垂: 20%，確保輸出電壓的穩定性。

　　DWV: 100，提供高電壓下的可靠性能。

　　機械特性

　　封裝尺寸: F，標準化的封裝尺寸便于庫存管理和替換。

　　可靠性等級: C，表明其高水平的制造質量和耐用性。

　　端接類型: Pb(鉛)，傳統的端接材料確保良好的電氣連接。

　　端接涂層: 錫/鉛，提供良好的焊接性能和耐腐蝕性。

　　溫度范圍

　　工作溫度: -55°C 至 +130°C。

　　存儲溫度: -60°C 至 +135°C。


推薦資訊

  • 非隔離DC-DC轉換器模塊和隔離DC-DC轉換器模塊的區別
    非隔離DC-DC轉換器模塊和隔離DC-DC轉換器模塊的區別 2023-11-27 08:40:51

    非隔離DC-DC轉換器模塊和隔離DC-DC轉換器模塊是兩種不同類型的DC-DC轉換器模塊，它們在電力轉換和電氣隔離方面存在一些區別。

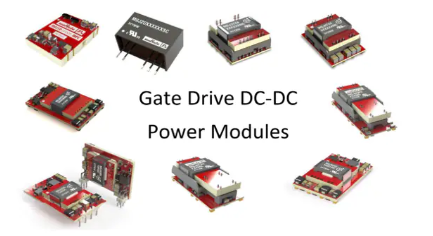

  • Murata村田MGJ系列高隔離DC-DC轉換器
