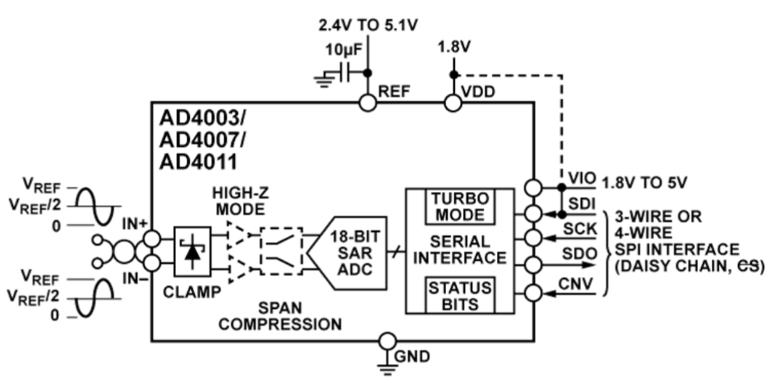

ADI的AD4003/AD4007/AD4011是高精密、高速度、低能耗、18位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數轉換器(ADC)，選用單電源VDD使用。AD4007基準電壓V REF是在外部增加的，而且可以獨立的電源電壓進行調節。AD4003/AD4007/AD4011功能損耗與吞吐量呈線性相關。

EasyDrive功能能降低信號鏈多樣性和功能損耗，從而實現更高的通道密度。降低的輸入電流（特別是在高阻抗模式中）再加上較長的信號檢測階段，不需要專用型ADC驅動器。EasyDrive拓展了能夠推動這些ADC的配建電源的范圍。

AD4007輸入跨距壓縮不需要向ADC推動放大器提供負電源，同時保存對完整性ADC編碼范圍的訪問。AD4007輸入過壓鉗位可保障ADC輸入免遭過電壓事件的影響，最大限度減少對參照管腳的影響，而且不需要外部保障二極管。

AD4007高至2MSPS的高效器件吞吐量讓用戶能夠及時獲取高頻信號并執行過采樣技術，可緩解與抗混疊濾波器設計相應的挑戰。串行外接設備端口(SPI)時鐘速率要求的降低能降低數字輸入輸出功能損耗，擴張數字主機選擇，并簡單化根據數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用獨立的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征和優勢

易驅動器

大幅度減少輸入反沖

輸入電流降到0.5μA/MSPS

加強型收集階段，1MSPS時周期時間≥79%

首次轉化精確，無推遲或管路推遲

單電源運轉的輸入跨度壓縮

迅速轉化準許低SPI時鐘速率

輸入過壓鉗位保護吸附高至50mA的電流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

差分模擬輸入范圍：±V REF，V REF從2.4V至5.1V

運輸量：2MSPS/1MSPS/500kSPS選擇

INL：最高±1.0LSB(±3.8ppm)

保障18位，無漏碼

噪聲系數：f IN=1kHz、V REF=5V時為100.5dB

THD：f IN=1kHz時為?123dB，f IN=100kHz時為?100dB

SINAD：f IN=1MHz時為89dB

過采樣高動態范圍

OSR=2時為103.5dB

OSR=1024時為130.5dB

低電量模式

單1.8V電源供應，具備1.71V至5.5V邏輯性端口

500kSPS時為2.4mW（僅VDD）

10kSPS時為80μW，2MSPS時為16mW（總功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4000/AD4004/AD4008系列兼容

保障運行：?40°C至+125°C

應用領域

功能測試設備

系統自動化

醫用器材

電源供電設備

高精密數據管理系統

儀器儀表和操控系統

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI晶圓請點擊：http://xzpengyu.com/brand/68.html
