EZ Form半剛性電纜M17/130-00005
發布時間:2022-06-21 16:54:40 瀏覽:774

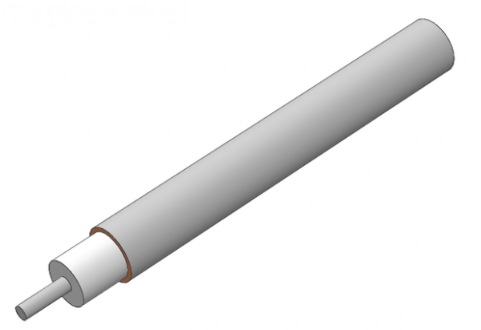

EZ Form半剛性電纜M17/130-00005是MIL-DTL-17QPL驗證電纜。
EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁保護套半剛性電纜。這些電纜滿足或超出Mil規格,并有各種規格尺寸和面層可供選擇。
為防止氧化,EZ Form建議將M17/130-00005保存在其原始包裝中,并將其存儲在干燥的工作溫度受控環境中直到使用。
美國EZ Form是一家TPC線纜制造廠商,成立于1984年,具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
規格 | ||
方面 | 單位 | M17/130-00005 |
外導體直徑 | In | .141* |
mm | 3.58* | |
中心導體直徑 | In | 0.0362 |
mm | 0.92 | |
介電直徑 | In | 0.1175 |
mm | 2.98 |
材料 | |
外導體 | Copper |
外導體電鍍 | Tin |
電介質 | 聚四氟乙烯 |
中心導體 | SPCW |
符合 RoHS 標準 | YES |
機械特性 M17/130-00005 | ||
溫度范圍 °C | °C | -40 至 +125 |
內彎曲半徑(最?。?/span> | In | 0.075 |
mm | 1.9 | |
重量 | lbs / 100 ft | 3.51 |
kg/100m | 5.22 |
電氣特性** | ||
標稱阻抗 | Ohms | 50.0 +/- 1.0 |
傳播速度 | 69.5% | |
屏蔽效能 | Db | >165 |
耐電壓 | VRMS @ 60 Hz | 5000 |
連續工作電壓 | VRMS MAX | 1900 |
最大工作頻率 | GHz | 20 |
衰減 | 0.5GHz | 8 |
1.0GHz | 12 | |
5.0GHz | 29 | |
10.0GHz | 45 | |
18.0GHz | 65.5 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
功率(Watts Cw | 0.5GHz | 600 |
1.0GHz | 450 | |
5.0GHz | 180 | |
10.0GHz | 120 | |
18.0GHz | 83 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
推薦資訊
Fischer Connectors 的 AL1731-SC-103-A053R11-11 快速接頭是一款為頻繁連接需求設計的高效、可靠解決方案,采用鋁質外殼與 PEEK 絕緣材料,配備 Click-lock 鎖定機制,專為低電壓應用而設計。這款屬于 Core series 的接頭以其靈活性、卓越性能和耐用材料,滿足現代電子設備的核心連接需求,適合于醫療儀器、通信系統等多種環境。

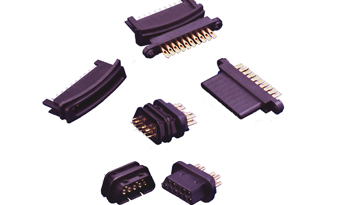

Hypertronics?連接器的KS系列是為醫療和輕工業應用中的數據采集設備設計的極其可靠的對接連接器。Hypertronics連接器的KS系列用于傳輸相關數據,并提供便攜式電子設備所需的絕對可靠性。無論是縮小規模還是在要求最苛刻的遠程環境中的性能,Hypertronics都提供了出色的連接解決方案。
