Hypertronics連接器 MHD/MDD/MDP 系列

發布時間：2021-04-07 17:28:13     瀏覽：1234

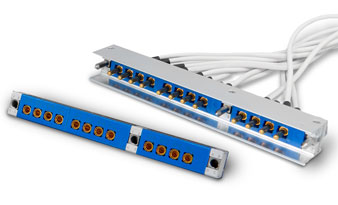

Hypertronics MHD系列連接器是高密度PCB連接器，由信號、電源和同軸連接器組成。在商業航空和航天應用的最惡劣環境中，Hypertronics MHD系列連接器的設計能夠承受高水平的沖擊和振動。

Hypertronics連接器MHD連接器配有信號和he 807腔體作為電源和同軸觸點。由于觸點直徑為0.5 mm，該系列可提供52至400個直通、表面安裝的引線塊和直角終端形式的信號觸點，并可支持多達32個電源或同軸觸點（觸點直徑2.00）。金屬蓋能帶來高水平的抗沖擊和抗震性能，消除接觸磨損，從而提高系統的可靠性，降低磨損率，避免系統故障停機。Hypertronics連接器的MHD連接器通過ESA認證。

Hypertronics連接器MDD金屬外殼連接器有100觸點和200觸點配置。

Hypertronics連接器MDP塑料外殼連接器僅提供200觸點配置。由于采用了單插座型進行研發，降低了供應鏈成本，縮短了裝配時間。因此，MDP系列的設計形成了一個經濟的解決方案。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657   QQ: 2295048674


配置

排數/路數

4

間距

1.905正方形柵格，HE807腔體

觸頭位置

52至400

觸頭終端

直角穿板焊接、直通穿板焊接、SMT

標稱電流

3 A信號電流，15 A電源電流

標稱針腳直徑

0.5, 2

資質鑒定

ESA-ESCC 3401/065

機械和環境規范

插拔次數

5000

拔出力

小于或等于0.5 N

溫度范圍

-55℃至+125℃



材質與終飾

絕緣子

鄰苯二甲酸二烯丙酯UL94 VO (MHD/MDD)、LCP熱塑性塑料(MDP)

框架

鋁合金（MHD與MDD）

觸頭

銅合金

觸頭鍍層

鎳+金

導件

黃銅+鎳或不銹鋼



電氣

觸頭直徑

信號：0.50 mm
電源 ?2mm

觸頭阻抗

信號：小于或等于12毫歐姆
電源：小于或等于2毫歐姆

Current Rating

信號：3A
電源：15A

額定電壓

200V
