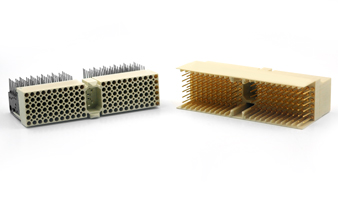

3U/6U形狀因素

P1/P4

P2/P5

P3

J1/J4

J2/J5

J3

零件編號參考

K2A110FMD

K2B110FMD

K2B095FMD

K2A110FFD

K2B110FFD

K2B095FFD

設計標準

IEC 1076-4 101

觸頭形狀

凸觸頭

Hypertac 0.40 mm插座

觸頭終端

焊接引線座，以63/37比例鍍鉛錫

鍍金或比例63/37的鍍鉛錫

觸頭間距

2.00mm

觸頭數目

110個信號觸頭

22接地觸頭

95個信號觸頭
19個接地觸頭

110個信號觸頭
22個接地觸頭

95個信號觸頭

19個接地觸頭

觸頭額定電流

1安培

溫度范圍

-55℃至125℃

絕緣子材質

30%玻璃填充的LCP（符合NASA脫氣規范）

額定阻燃

94 V-O

絕緣電阻

大于5000兆歐姆

觸頭材料

鈹銅針腳觸頭

鈹銅Hypertac插座接線和黃銅主體

插接觸頭鍍層

最小值50微英寸鍍金/50微英寸鍍鎳

插接連接器之間的最大可允許間隙

0.039英寸[1.00 mm]

建議PCB
孔徑

鍍層之后0.71 ± 0.05 mm

鍍層之后0.60 mm

重量

0.55盎司

0.53盎司.

0.38盎司.

0.38盎司.

0.45盎司.

0.31盎司.

零件編號參考

K2A110FMD

K2B110FMD

K2B95FMD

K2A110FFD

K2B110FFD

K2B95FFD

LLCR （低級別觸頭阻抗）

平均值7.20毫歐姆

DWV （介質耐壓）

1000 VRMS

觸頭壽命（插/拔）

大于4000次（每個插接連接器對）

插力

平均值16.38 LBF（每個插接連接器對）

拔力

平均值13.2 LBF（每個插接連接器對）

震動（正弦震動）*

在15 G時頻率為10至2000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822)

震動（任意震動）**

飛機底盤裝置等級的震動（NASA戈達德GEVS SE版本A）

抗機械沖擊性*

100 G峰值(NASA GSFC S311-P-822)

*執行測試，測定是否因為機械運動而發生磨耗，并評估Hypertac觸頭系統在劇烈沖擊下的完整性。為驗證測試，每10納秒執行一次事件檢測。
無事件記錄。

**使用6U飛機底盤執行測試，測定是否因為機械運動而發生磨耗，并評估測試樣件在惡劣機械環境下的完整性。為驗證測試，每50納秒執行一次事件檢測。
無事件記錄。
