Teledyne SP Devices 14位RF數字轉換器ADQ1600RF-1.6 GSPS

發布時間：2021-01-05 17:06:46     瀏覽：1271

Teledyne SP Devices ADQ 1600RF是世界領先的14位轉換器。ADQ 1600RF采用Teledyne SP Devices公司的ADC交織技術實現的獨特的1600 MSPS捕獲速率，能夠滿足射頻/中頻采樣、高分辨率超聲成像和高速數據記錄等要求。

對Teledyne SP Devices ADQ 1600RF的AFE進行交替耦合，優化了大帶寬下的頻譜純度，模擬-3dB帶寬為750 MHz。

數字化儀通過高速USB3.0電纜獨立連接到主機。緊湊的PCI Express/PXI Express或MTCA.4μTCA接口可用作系統集成的模塊化儀器。還提供了集成到PC的PCIe版本。所有接口類型都允許以高傳輸速率傳輸數據流。

特征

軟件開發工具包(SDK)

ADQ1600RF附帶了一個易于使用的API，它可以很容易地集成到任何應用程序中。用于應用程序開發的軟件工具包括C/C、MATLAB和Windows XP/Vista/Windows 7 DLL。SDK還包括Teledyne SP Devices的數據捕獲工具ADCaptureLab。

FPGA和ADQ開發工具包

ADQ1600RF基于ADQDSP計算板，電路板采用XilinxVirtex6LX240TFPGA，用戶可以通過購買ADQ開發包訪問FPGA并實現自定義數字信號處理。

采集功能

標準觸發器選項有外部觸發器、內部觸發器、軟件觸發器和級別觸發器。對于PXIe單元，也可以使用背板觸發器。多記錄模式可以與任何觸發器功能結合使用。每條記錄都標記有一個標題，其中包含時間戳、記錄計數器、觸發器計數器和記錄的觸發器類型。提高的觸發器精度提供子樣本級別的觸發時間。

ADQ設計服務

Teledyne SP Devices提供了自定義ADQ系列數字轉換板的可能性。定制可以包括硬件、軟件和FPGA固件更改。

深圳市立維創展科技有限公司，優勢渠道提供Teledyne SP Devices產品訂貨，歡迎咨詢了解。

詳情了解Teledyne SP Devices請點擊：/brand/69.html

或聯系我們的銷售工程師：0755-83642657   QQ: 2295048674


產品信息

解析度

14位

輸入信號范圍

2.2 V pp

輸入通道

1個

觸發

軟件/擴展/級別

時鐘

詮釋 /分機 （SMA）

外部時鐘

0.25-2 V峰峰值

時鐘參考

Int. / Ext. 10 MHz / PXIe

介面

USB 3.0，
cPCIe / PXIe，
PCIe，
MTCA.4 μTCA

采樣率

1.6 GSPS

輸入帶寬

750兆赫

Memory size

512毫克樣品


推薦資訊

  • Teledyne SP Devices高性能數據采集解決方案的全球公認領導者
    Teledyne SP Devices高性能數據采集解決方案的全球公認領導者 2020-11-09 17:00:35

    Teledyne SP devices?設計和制造世界領先的模塊化數據采集和信號生成儀器。Teledyne SP devices產品采用專利校準邏輯、最新的數據轉換器和FPGA技術，實現了高采樣率和分辨率的無與倫比的結合。Teledyne SP devices產品具有一系列特定于應用的功能和嵌入式實時信號處理。在廣泛的應用程序中提供系統級優勢。Teledyne SP devices產品廣泛應用于各種行業，包括分析儀器、遙感、科學儀器、醫學成像等。作為Teledyne technologies儀器部分的一部分，SP devices擴展了其技術管道、卓越的工程技術和關鍵技術，從而鞏固其作為全球領先的高性能儀器和系統級解決方案長期供應商的地位。

  • MTI Instruments激光測厚儀系統

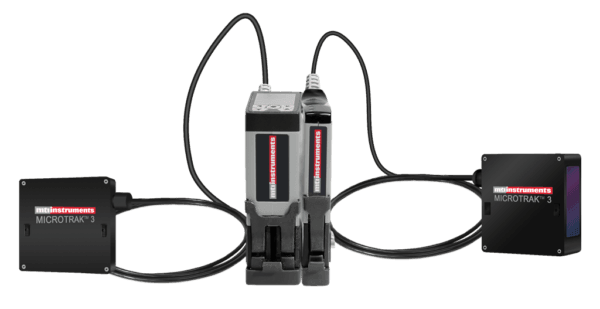

    MTI Instruments激光測厚儀系統 2021-06-09 17:07:46
